» » Project-011 "EZ-amp". Миниатюрный усилитель 2х1 Вт на TDA2822M с низковольтным питанием, включая USB. Набор для сборки



Склад: Datagor
Фирма: Датагор, Россия
Вес лота: 50 гр.

id: 1916 Артикул
есть: 15 Остаток на складе

790.91 руб.

Project-011 "EZ-amp". Миниатюрный усилитель 2х1 Вт на TDA2822M с низковольтным питанием, включая USB. Набор для сборки




Миниатюрный (два канала на одной плате 60?35 мм) и простой в сборке стереоусилитель с хорошими параметрами, не требующий налаживания. В комплекте «EZ-amp» поставляется высококачественная печатная плата. Собранный усилитель просто красив и является законченным модулем с разъемами.

Датагорский кит Project-011 "EZ-amp" отлично подходит на роль одной из первых конструкций для начинающих, когда при минимуме опыта хочется получить ожидаемый результат.

Работает усилитель при напряжении питания от 1,8 Вольт до 12 Вольт. Возможно питание от USB (+5В). Имеется индикатор питания на борту. Выходная мощность зависит от сопротивления нагрузки и напряжения питания и составляет от 2?0,03 Вт до 2?1,0 Вт.

Характеристики

Напряжение питания (В) 1,8 — 12
Выходная мощность (Вт, на канал) 0,03 — 1,0
Кги (%) 0,2
Уровень собств. шумов (мкВ) 2,5


После сборки получаем миниатюрный портативный усилитель. Максимальные размеры собранной платы: 35х60х20 (высота по подключенным разъёмам), или 35х60х12 (высота без разъёмов, эл. конденсаторы лёжа).

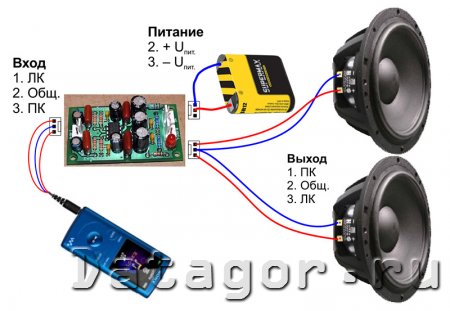

Наш «EZ-amp» может работать на динамики 4, 8, 16 Ом или на любые наушники. В качестве источника фонограммы может выступать телефон, настольный ПК, ноутбук, планшет, mp3-плеер и т.п.

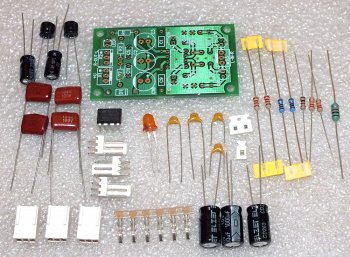

Что в наборе:


Скачать партлист:
tda2822-bom.pdf ⚖️ 67,31 Kb ⇣ 315


Помощь в сборке

Вы можете заказать дополнительную услугу по сборке этого кита.

Техподдержка

На нашем Форуме можно задать вопросы, поделиться своими улучшениями и т.п.

Фотки готового блока


К витрине


Продолжить покупки


<
  • Гражданин
27 июня 2014 14:30

Егор / Diamond

Цитата
  • С нами с 13.12.2009
  • Ушёл в реал Пользователь offline
  • 18 комментариев
  • 1 публикация

  • 0
Каковы максимальные габариты собранной платы?

<
  • Главный редактор
27 июня 2014 19:17

Игорь Котов / Datagor

Цитата
  • С нами с 25.02.2011
  • Ушёл в реал Пользователь offline
  • 2 067 комментариев
  • 273 публикации

  • 0
Егор
Максимальные размеры собранной платы: 35х60х20 (высота по подключенным разъёмам), или 35х60х12 (высота без разъёмов, эл. конденсаторы лёжа).

<
  • Гражданин
6 июля 2014 23:27

Сергей / Yamazaki

Цитата
  • С нами с 2.07.2009
  • Ушёл в реал Пользователь offline
  • 156 комментариев
  • 6 публикаций

  • 0
Игорь, есть рацуха: может быть стоит это на глагне выложить?
А то за месяц двести просмотров... так никто про кит и не узнает)

<
  • Главный редактор
7 июля 2014 06:41

Игорь Котов / Datagor

Цитата
  • С нами с 25.02.2011
  • Ушёл в реал Пользователь offline
  • 2 067 комментариев
  • 273 публикации

  • 0
Что такое "глагне"? Выложим конечно.

<
  • Кандидат
7 июля 2014 21:21

Егор / Dsinushi

Цитата
  • С нами с 17.06.2014
  • Ушёл в реал Пользователь offline
  • 2 комментария
  • 0 публикаций

  • 0
Здравствуйте!
Посылка пришла довольно быстро. Старательно упаковано, всё в лучшем в виде. Собранный усилитель в реальности выглядит даже красивее, чем на фотографии.
Большое спасибо!
Было бы здорово ещё получить руководство по правильной установке, если такая документация имеется.

<
  • Кандидат
8 июля 2014 23:09

Егор / Dsinushi

Цитата
  • С нами с 17.06.2014
  • Ушёл в реал Пользователь offline
  • 2 комментария
  • 0 публикаций

  • 0
Сам разобрался как установить. Всё работает. Питание подключил к USB-порту.
Слушаю музыку на ПК через наушники. Раньше и 100 процентов громкости не хватало, теперь и 25 процентов более чем хватает smile

<
  • Главный редактор
9 июля 2014 01:36

Игорь Котов / Datagor

Цитата
  • С нами с 25.02.2011
  • Ушёл в реал Пользователь offline
  • 2 067 комментариев
  • 273 публикации

  • 0
Егор (Dsinushi), документация вам выслана. На всякий случай проверьте спам-папку вашего почтового сервера.
Я рад, что вы сами смогли разобраться и что вам понравился наш продукт.
drinks

<
  • Кандидат
25 августа 2014 14:15

Александр / nocw

Цитата
  • С нами с 8.02.2009
  • Ушёл в реал Пользователь offline
  • 2 комментария
  • 0 публикаций

  • 0
Игорь! Сделал заказ, оплатил яндекс деньгами со страховкой, где узнать идентификатор заказа?

<
  • Главный редактор
25 августа 2014 15:56

Игорь Котов / Datagor

Цитата
  • С нами с 25.02.2011
  • Ушёл в реал Пользователь offline
  • 2 067 комментариев
  • 273 публикации

  • 0
Александр, вам на е-мейл пришло письмо со счетом и всеми подробностями.
Идентификатор есть в нём.

<
  • Кандидат
12 сентября 2014 14:20

Александр / nocw

Цитата
  • С нами с 8.02.2009
  • Ушёл в реал Пользователь offline
  • 2 комментария
  • 0 публикаций

  • 0
Игорь, спасибо, все получил.
С Уважением! Александр.

<
  • Кандидат
17 февраля 2016 18:59

Сергей / Godnyi

Цитата
  • С нами с 29.01.2016
  • Ушёл в реал Пользователь offline
  • 2 комментария
  • 0 публикаций

  • 0
Дошла посылка за 4 дня до СПБ.
В пупырки упаковали знатно) думал что просто пупырки прислали?
Обратная связь от Игоря тоже порадовала. Приятная, понятная и лаконичная.
Соберу и отслушаю, а дальше буду знакомых на киты по серьезнее сажать. Которых уже неплохое количество, как я посмотрю.
Игорь, ещё раз спасибо!

<
  • Кандидат
8 марта 2016 21:32

Роман / DoubleDragon

Цитата
  • С нами с 7.03.2015
  • Ушёл в реал Пользователь offline
  • 3 комментария
  • 0 публикаций

  • 0
Добрый день. Скажите пожалуйста, этот конструктор, справится с функцией переносного усилителя и питания от 18650 аккумулятора (3-4,2 В)?
Сколько (приблизительно) по времени сможет работать с наушниками на 32 Ом? Что произойдет, если вклюить более высокоомные наушники?

<
  • Главный редактор
18 марта 2016 20:16

Игорь Котов / Datagor

Цитата
  • С нами с 25.02.2011
  • Ушёл в реал Пользователь offline
  • 2 067 комментариев
  • 273 публикации

  • 0
Цитата: Godnyi
Игорь, ещё раз спасибо!
Сергей, это просто рекордная скорость доставки. Рад, что всё ОК. Приятного творчества! drinks


Цитата: DoubleDragon
этот конструктор, справится с функцией переносного усилителя и питания от 18650 аккумулятора (3-4,2 В)?
Да и да.

Цитата: DoubleDragon
Сколько (приблизительно) по времени сможет работать с наушниками на 32 Ом?
Не знаю, несколько дней.

Цитата: DoubleDragon
Что произойдет, если вклюить более высокоомные наушники?
Батарея будет тянуть дольше.

<
  • Кандидат
8 апреля 2016 01:17

Дмитрий / MITYAY0_0

Цитата
  • С нами с 8.03.2016
  • Ушёл в реал Пользователь offline
  • 1 комментарий
  • 0 публикаций

  • 0
Здравствуйте!
Скажите пожалуйста, а можно ли получить электрическую принципиальную схему?
И по возможности фотографию обратной стороны платы... smd компоненты припаял, но не уверен что правильно...
P.S.: Упаковка выше всяких похвал) Не зная что внутри, не догадаешься.

<
  • Главный редактор
12 июля 2018 08:22

Игорь Котов / Datagor

Цитата
  • С нами с 25.02.2011
  • Ушёл в реал Пользователь offline
  • 2 067 комментариев
  • 273 публикации

  • 0
Цитата: MITYAY0_0
можно ли получить электрическую принципиальную схему?И по возможности фотографию обратной стороны платы... smd компоненты припаял, но не уверен что правильно


Ко всем нашим китам серии «PROJECT» поставляется отличная подробная инструкция по сборке и запуску.
Читайте, выполняйте, результат гарантирован.
