CD4017BE, аналог К561ИЕ8, счетчик-дешифратор



CD4017BE, аналог К561ИЕ8, счетчик-дешифратор
CD4017BE счетчик-делитель (К561ИЕ8), отличная основа для самоделок. 10-канальный «бегущий огонь» и т. п. световые/звуковые эффекты.

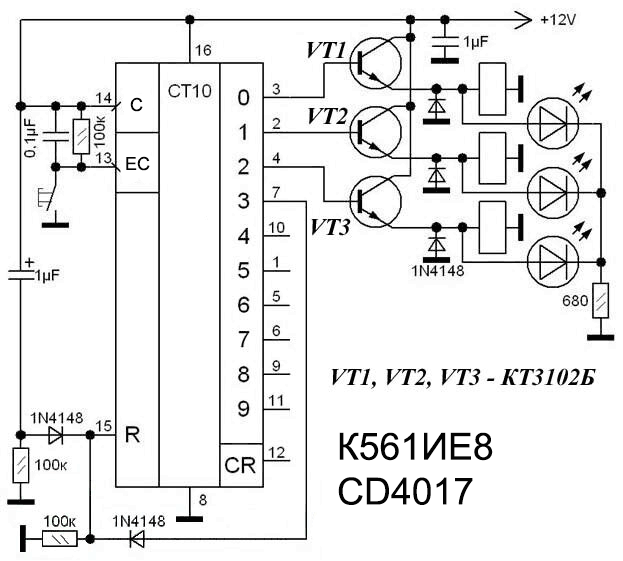

А нам интересен селектора входов УМЗЧ — до 9 входов! Управление кнопкой. Схема далее.
CD4017BE, аналог К561ИЕ8, счетчик-дешифратор


При включении питания всегда срабатывает первое реле по нулевому выходу МС. Этим реле следует коммутировать основной, самый используемый источник.
Обвязка кнопки призвана гасить помехи (дребезг контактов), обеспечивая чёткое срабатывание.
При наращивании количества реле (количества входов) перенесите сигнал Reset на один выход МС далее — т. е. с 3-го на 4, 5, 6 и т. д., до 9-го при 9 входах. Не путайте выходы МС и ноги! 0-й выход = 3 нога, 1-й выход = 2 нога, … 5-й выход = 4 нога.
Приятного творчества 😊
