DB3 (диак, динистор, DO-35)



DB3 (диак, динистор, DO-35)Диаки DB3 используются в тиристорных регуляторах мощности, также они применяются для запуска преобразователей напряжения в «электронных трансформаторах» (высокочастотный преобразователь для питания низковольтных ламп накаливания от сети 220V) и «компактных люминесцентных лампах» (лампах дневного света c встроенным в цоколь пускорегулирующим устройством типа импульсного источника питания).

Для справки. Регулятор мощности на 500Вт 220В

DB3 (диак, динистор, DO-35)



Описание работы
Симисторный регулятор мощности использует принцип фазового управления. Принцип работы регулятора основан на изменении момента включения симистора относительно перехода сетевого напряжения через ноль (начала положительной или отрицательной полуволны питающего напряжения).

В начале действия положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения (рис.1), конденсатор С1 заряжается через делитель R1, VR1. Нарастающее напряжения на конденсаторе С1 отстает (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления резисторов R1, VR1 и емкости С1. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет порога «пробоя» динистора (около 32 В). Как только динистор откроется (следовательно, откроется и симистор), через нагрузку потечет ток, определяемый суммарным сопротивлением открытого симистора и нагрузки. Симистор остается открытым до конца полупериода. Резистором VR1 устанавливается напряжение открывания динистора и симистора. Т.е. этим резистором производится регулировка мощности. Во время действия отрицательной полуволны принцип работы схемы аналогичен. Светодиод LED индицирует рабочий режим регулятора мощности.

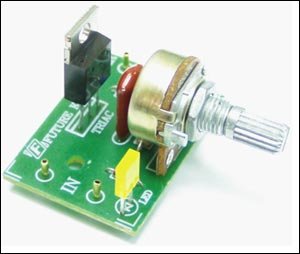

Конструктивно набор выполнен на печатной плате из фольгированного стеклотекстолита с размерами 38x27 мм. Монтажная схема устройства приведена на рис.4. Конструкция предусматривает установку платы в корпус, для этого на плате имеются монтажные отверстия под винт 3 мм. В таблице 1 приведен перечень элементов, используемых в регуляторе.

Таблица 1. Перечень элементов
C1 0,1 мкФ
R1 4,7 кОм
VR1 500 кОм
DIAC DB3, динистор
TRIAC BT136-600E, симистор
D1 1N4148/16 В
LED желтый светодиод

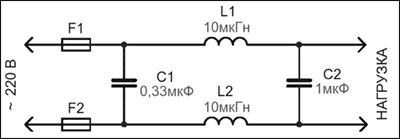

Для снижения уровня помех, создаваемых регуляторами, можно использовать сетевой фильтр. Предохранители F1, F2 - на ток 3 А, конденсаторы С1, С2 – с рабочим напряжением 400…630 В.
