» » Project-004(L) "Gatekeeper". Сервисный блок УМЗЧ: защита АС, включение одной кнопкой, управление вентиляторами и пр. Набор для сборки



Склад: Datagor
Фирма: Datagor Electronics
Вес лота: 200.00 гр.

id: 1677 Артикул
есть: 22 Остаток на складе

2106.83 руб.

Project-004(L) "Gatekeeper". Сервисный блок УМЗЧ: защита АС, включение одной кнопкой, управление вентиляторами и пр. Набор для сборки

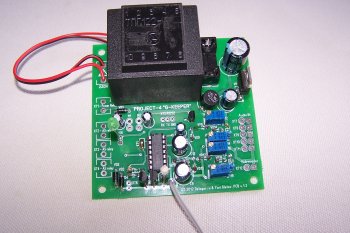

Схема собрана с применением микроконтроллера PIC16F688, что позволило нашпиговать плату небольших размеров (85х85мм) кучей функций.
• Сервис и защита УМЗЧ от 2 до 6 каналов (для 5.1)
• Учет специфики защиты сабвуферного канала
• Включение и выключение УМЗЧ одной слаботочной кнопкой
• Защита АС от постоянки на выходе УМЗЧ, до 6 каналов
• Задержка подключения АС, исключение шумов от переходных процессов УМЗЧ
• Термоконтроль УМЗЧ. Два датчика, независимое управление 2-мя вентиляторами
• Простая индикация режимов тремя светодиодами
• Заказные версии прошивок

• Улучшенная комплектация Project-004(F)
• Облегченная комплектация Project-004(L)

Что умеет наш G-keeper:

1. Включение и выключение УМЗЧ одной слаботочной кнопкой
Предусмотрена задержка отрабатывания кнопки на неск. секунд для предотвращения случайного манипулирования питанием. Для датагорцев, имеющих малых детей (включая меня) это оч. актуально.
Кнопка коммутирует 5В, что позволяет применить широкий спектр красивых "слабых" кнопок для управления питанием УМЗЧ.

2. Защита АС и исключение шумов от переходных процессов УМЗЧ
Задержка подключения АС при старте и мгновенное отключение АС при пропадании питания.
Отключение АС и УМЗЧ при появлении на выходе УМЗЧ постоянного напряжение любой полярности.

3. Термоконтроль

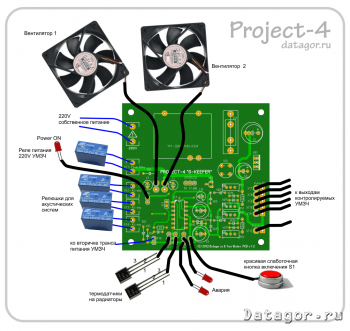

Два независимых канала управления. Разместите температурные датчики на радиаторах вашего УМЗЧ и получите точное устройства контроля температуры и отработки аварии по перегреву.
Согласно заданной программе, G-keeper будет включать, отключать и регулировать скорость вентиляторов в зависимости от тепловой ситуации.
Обеспечивается надежный запуск стоящего вентилятора стартовым импульсом напряжения питания.
Работа вентиляторов и статус "Перегрев" отображаются светодиодами. Если перегрев не удается победить работой вентиляторов, происходит отключение УМЗЧ.

4. Индикация
Понятная и надежная индикация режимов работы и аварийных ситуаций тремя светодиодами.

5. Авторский софт и версии прошивок
Можно будет заказать у автора индивидуальную версию прошивки по договоренности.
Кроме того, на этапе тестирования находится софтинка, которая позволит через простой интерфейс менять некоторые установки самому, не вникая в дебри ассемблера и С.
В комплекте софтинка, которая позволит через простой интерфейс менять некоторые установки самому, не вникая в дебри ассемблера и С. Подробнее на форуме поддержки.

Помощь в сборке

Project-004(L) "Gatekeeper". Сервисный блок УМЗЧ:  защита АС, включение одной кнопкой, управление вентиляторами и пр. Набор для сборки • Если вам требуется помощь в прошивке МК - закажите прошивку МК.
• Если Вам нужно готовое устройство или требуется помощь в сборке - закажите сборку.

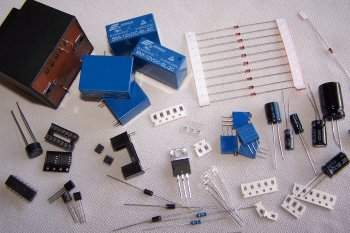

Что в комплекте Project-004(L)?

Скачать спецификацию, полный перечень деталей:
Обновлено 03-02-2018: bom-p-4-v1.6-l.pdf ⚖️ 148,1 Kb ⇣ 9

• Улучшенная комплектация Project-004(F) - полная комплектация, включает 4шт. отличных герметезированных реле и трансформатор питания.
• Облегченная комплектация Project-004(L) - облегченный, удешевленный вариант, без трансформатора и релюшек.






Техподдержка

Форум техподдержки - проблемы, вопросы, прошивки и т.п. Смотрите на Форуме техподдержки варианты прошивок для контроллера PIC16F688.

Фотки из истории создания

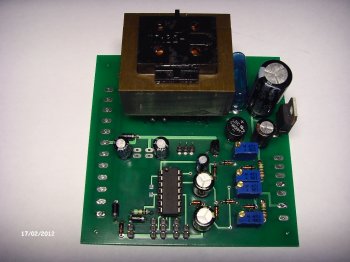

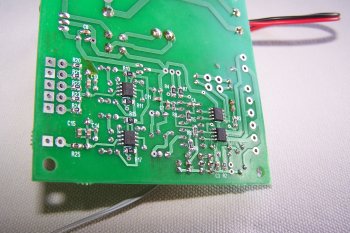

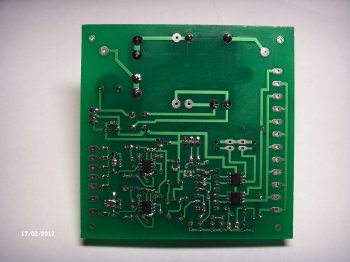

На фото - рабочий прототип 2012! Плата 2-сторонняя, smd.
Фото автора разработки Ю. Глотова



Фото автора разработки Ю. Глотова

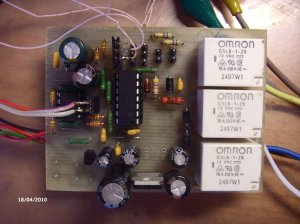

Первый прототип, 2010 год
