Радиодетали почтой » Киты. Серия «Project» » #DEP0009 "QUAD CLONE" v.2. Классический усилитель Hi-Fi (2 канала, без ПП). Набор для сборки



Склад: Datagor
Производство: Датагор, Россия
Вес лота: 300.00 гр.

id: 1664 Артикул
sns: 🚩
 4 Остаток на складе

5529.21

#DEP0009 "QUAD CLONE" v.2. Классический усилитель Hi-Fi (2 канала, без ПП). Набор для сборки




Многие из вас уже получили наши заводские печатки и убедились в исключительном качестве исполнения.

Теперь я предлагаю вам полный набор компонентов на ДВА канала, включая термопрокладки на все транзисторы, изолирующие втулки, ножевые клеммы на платы и пр.

Параметры усилителя QUAD 405-2
Выходная мощность: 100 Вт на 8 Ом при питании +-50В
Входная чувствительность: 500 мВ на 20kohm входного импеданса
Сигнал/Шум: 95 дБ
THD: 0,01% (1 кГц)
Максимальный потребляемый ток: 8,5 A

Полное описание проекта: В поисках "поющего" QUAD 405-2. Наша версия

Не забудьте заводские печатки!

Что в наборе?

Всего в кит вошло 48 позиций, 182 детали, без печатных плат и катушек + статья в эл.виде.
Полный комплект на 2 канала. Вам останется намотать и впаять катушки, обеспечить питание и коммутацию.
Скачайте файл, чтобы получить полный список содержимого:
[войдите с паролем для получения файла] (Обновлено 17-11-2017)

Доработки Quad 405 (En.): [войдите с паролем для получения файла]

Помощь в сборке усилителя Quad

Если Вам требуется помощь в сборке - закажите сборку!

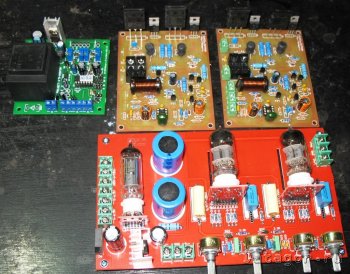

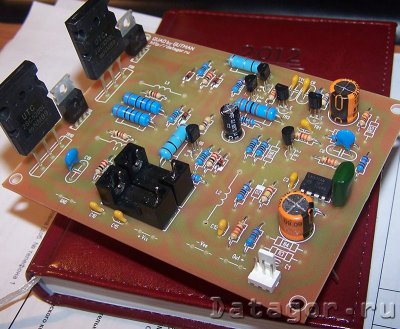

Фотки!

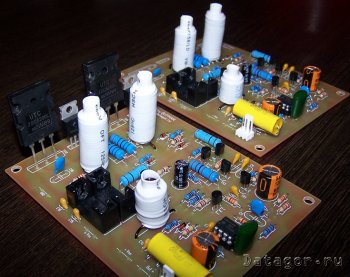

Фото прислал Денис Сницар



Последняя генерация датагорских Кводов.

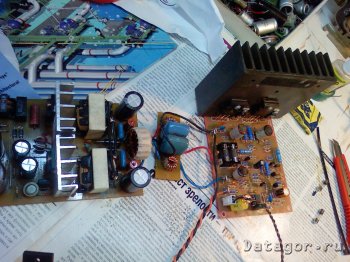

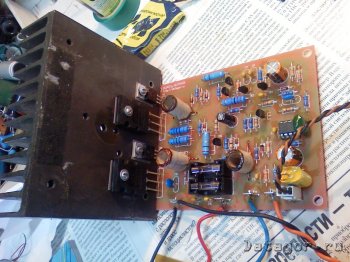

Фото прислал Александр Яичников



Датагорский Квод по версии Сергея (OLESI), г.Северск








Блок сервиса и защиты

Для сервиса и защиты усилителя и АС рекомендуем Project-004(L) "Gatekeeper". Сервисный блок УМЗЧ: включение одной кнопкой, защита АС, управление вентиляторами и пр.

Обсуждение на форуме:

Техподдержка датагорского кита Project-009 QUAD CLONE
Изготовление катушек для QUAD
