» » Project-007 "Radiance Beta": 2х16 LED индикатор уровня с режимами peakhold + waterfall. Набор для сборки



Склад: Datagor
Фирма: Датагор, Россия
Вес лота: 50 гр.

id: 1749 Артикул
есть: 20 Остаток на складе

2082.6 руб.

Project-007 "Radiance Beta": 2х16 LED индикатор уровня с режимами peakhold + waterfall. Набор для сборки



Project-007 "Radiance Beta": 2х16 LED индикатор уровня с режимами peakhold + waterfall. Набор для сборкиПолный набор, включая светодиоды 3-х цветов, все разъёмы и печатные платы. Это второй кит из серии датагорских LED-индикаторов уровня сигнала, изготовлен на базе микроконтроллера PIC16F88 .
В основу положен алгоритм нашего собрата из Чехии Ondrej Slovak, концепция устройства пересмотрена, платы разведены с нуля.

Итого имеем:


• индикатор 2-канальный: 2 х 16 светодиодов, итого 32!
• режимы отображения: линейный, логарифмический, собственный - устанавливаются удобным dip-переключателем на 6 позиций
• редактируя EPROM можно построить любую шкалу под ваши нужды
• на плате контроллера предусмотрен разъем ICSP внутрисхемного программирования
• peakhold - память пиков
• waterfall - водопад (новый режим)
• точка / столбик
• широкий диапазон питающего напряжения: от +5В до +25В

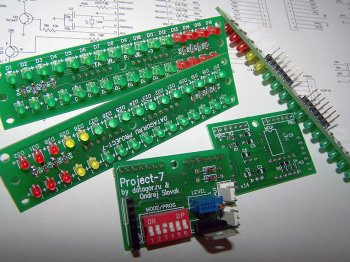

• плата контроллера 46х32 мм, плата индикации 24х120 мм
• открытый дизайн: плата индикации отделена от платы контроллера стандартыми разъемами, что полностью снимает любые ограничения на творчество - вы можете сделать собственную плату индикации (в комплекте идут чертежи платы в DipTrace) любой нужной формы и размера, со светодиодами от smd до 10мм, или в виде башен из оргстекла, или оконечный управляющий блок на симисторах, который зажигает лампы на 220В, прожекторы и т.п.

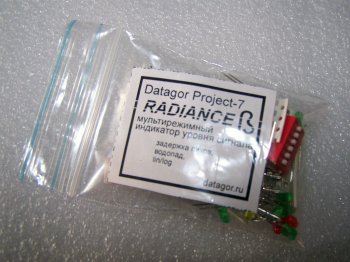

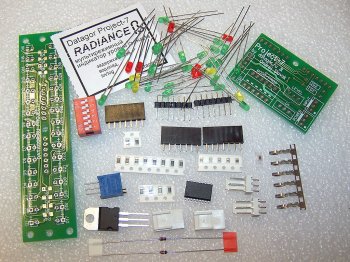

Что в наборе?

Project-007 "Radiance Beta": 2х16 LED индикатор уровня с режимами peakhold + waterfall. Набор для сборкиСкачайте полный список деталей и материалов в комплекте кита:
p-7-bom-v.1.3.pdf.7z ⚖️ 63,58 Kb ⇣ 1252
Файл прошивки для контроллера PIC16F88:
Proshivka.7z ⚖️ 1,19 Kb ⇣ 653
Вы можете использовать любой удобный для вас программатор, т.к. чип распространен и поддерживается практически всеми программаторами. Программатор вам также понадобится, если вы пожелаете задать собственные пороги зажигания светодоидов всех 16 ячеек индикатора.

Помощь в прошивке контроллера

Если Вам требуется помощь в сборке, прошивке - вы можете заказать программирование контроллера дополнительно.

Форум техподдержки:

Обращайтесь в ветку по Radiance B на датагорском форуме

Фотки




Видео в работе

Автор видео Ondrej Slovak.


К витрине


Продолжить покупки


<
  • Прохожий
8 февраля 2013 14:38

/ zubex

Цитата
  • С нами с --
  • 0 комментариев
  • 0 публикаций

  • 0
После сборки придется программировать в любом случае или собранный индикатор уже будет готов к работе сразу?

<
  • Прохожий
12 февраля 2013 15:06

/ androyd1964

Цитата
  • С нами с --
  • 0 комментариев
  • 0 публикаций

  • 0
Добрый день! Заказывал этот набор. Доставлен быстро и качественно.
Сам набор понравился, платы сделаны идеально, отличный набор деталей.
Спаял, запустился с первого раза.

Главное, что визуальное отображение индикации можно менять по своему усмотрению и плавность зажигания диодов, и время свечения пиков и с водопадом можно поработать. Одним словом творчеству нет предела.

Игрался с этим набором 2 дня, получил удовлетворение, возникло море идей и мыслей, затягивает.
То что нужно для хорошего досуга.
Если спаяли и что то не нравиться не расстраивайтесь всё можно подстроить под себя с помощью изменения EEPROM.
Как всегда спасибо Игорю за хороший набор.

<
  • Главный редактор
12 февраля 2013 16:06

Игорь Котов / Datagor

Цитата
  • С нами с 25.02.2011
  • Ушёл в реал Пользователь offline
  • 2 067 комментариев
  • 273 публикации

  • 0
Цитата: zubex
После сборки придется программировать в любом случае или собранный индикатор уже будет готов к работе сразу?

Хотите прошитый контроллер - закажите соответствующую услугу вместе с китом.
Хотите сами интересно провести время - файл прошивки в комплекте.

Цитата: androyd1964
Как всегда спасибо Игорю за хороший набор.

Андрей, спасибо на добром слове!

<
  • Прохожий
17 февраля 2013 19:24

/ limyr

Цитата
  • С нами с --
  • 0 комментариев
  • 0 публикаций

  • 0
А по почте пожно заказать? Без предоплаты

<
  • Главный редактор
22 февраля 2013 12:04

Игорь Котов / Datagor

Цитата
  • С нами с 25.02.2011
  • Ушёл в реал Пользователь offline
  • 2 067 комментариев
  • 273 публикации

  • 0
limyr,
все условия оплаты и доставки очень подробно описаны в FAQ.
Нет, мы не работаем и никогда не будем работать наложенным платежом, если вы это имели ввиду.

<
  • Кандидат
23 февраля 2013 18:39

Олег / alligator

Цитата
  • С нами с 10.06.2012
  • Ушёл в реал Пользователь offline
  • 1 комментарий
  • 0 публикаций

  • 0
Игорь, а если этот индикатор подсоединить к выходам усилителя 2*45 Вт, то нужно дополнительное сопротивление ставить или нет ?

<
  • Главный редактор
26 февраля 2013 18:39

Игорь Котов / Datagor

Цитата
  • С нами с 25.02.2011
  • Ушёл в реал Пользователь offline
  • 2 067 комментариев
  • 273 публикации

  • 0
Олег, обязательно нужно будет поставить резистивный делить, а то рванёт :)

<
  • Прохожий
16 апреля 2013 20:45

/ oracle24

Цитата
  • С нами с --
  • 0 комментариев
  • 0 публикаций

  • 0
Возможно, ли купить в Украине этот индикатор ???

<
  • Прохожий
24 сентября 2013 15:17

/ bluntman83

Цитата
  • С нами с --
  • 0 комментариев
  • 0 публикаций

  • 0
Здравствуйте, я не понимаю ничего в этом, поэтому хочу спросить - можно ли впаивать вместо одного светодиода три?

<
  • Кандидат
1 ноября 2013 06:44

Вадим / vadim080890

Цитата
  • С нами с 30.10.2013
  • Ушёл в реал Пользователь offline
  • 4 комментария
  • 0 публикаций

  • 0
Приветствую, в данном устройстве есть режим работы одинакового отображения сигнала на обеих платах как у Project-002 "Radiance" ?

<
  • Главный редактор
3 ноября 2013 14:10

Игорь Котов / Datagor

Цитата
  • С нами с 25.02.2011
  • Ушёл в реал Пользователь offline
  • 2 067 комментариев
  • 273 публикации

  • 0
Цитата: oracle24
Возможно, ли купить в Украине этот индикатор ???
Без проблем, доставляем почтой по всему миру.

Цитата: bluntman83
можно ли впаивать вместо одного светодиода три?
Нагрузочная способность чипа 20 мА на вывод, всё остальное проистекает из этого. Если применить внешние ключи (транзисторы, симисторы и т.п.), то можно подключить ГИРЛЯНДЫ светодиодов, лампы на 220В и прожекторы.

Цитата: vadim080890
в данном устройстве есть режим работы одинакового отображения сигнала на обеих платах как у Project-002 "Radiance" ?
Вадим, в этом наборе вы получаете сразу двухканальный модуль, нет необходимости как-то дополнительно синхронизировать каналы.

<
  • Прохожий
22 декабря 2013 15:44

/ LVEEVL

Цитата
  • С нами с --
  • 0 комментариев
  • 0 публикаций

  • 0
как открыть прошивку?

<
  • Главный редактор
23 декабря 2013 03:09

Игорь Котов / Datagor

Цитата
  • С нами с 25.02.2011
  • Ушёл в реал Пользователь offline
  • 2 067 комментариев
  • 273 публикации

  • 0
LVEEVL, что вы имеете ввиду?
Архив открывайте архиватором, например, 7zip.
Саму прошивку открывайте в вашей программе-прошивалке.

<
  • Прохожий
23 декабря 2013 11:02

/ LVEEVL

Цитата
  • С нами с --
  • 0 комментариев
  • 0 публикаций

  • 0
с прошивкой всё понятно. Игорь как подключается прогроматор pickkit 3?

<
  • Главный редактор
29 декабря 2013 03:14

Игорь Котов / Datagor

Цитата
  • С нами с 25.02.2011
  • Ушёл в реал Пользователь offline
  • 2 067 комментариев
  • 273 публикации

  • 0
Цитата: LVEEVL
...как подключается прогроматор pickkit 3?
Евгений, еще раз прошу вас выражаться точнее. Как ответить... Руками, стандартным разъемом от pickkit 3. pardon

<
  • Гражданин
6 февраля 2014 15:22

Александр / tayalex

Цитата
  • С нами с 17.03.2011
  • Ушёл в реал Пользователь offline
  • 1 комментарий
  • 0 публикаций

  • 0
Отличный проект. Главное, глаз радует. Сразу превосходно заработал с моим Project 9. Теперь усилитель имеет почти законченный вид. Правда, первое время не музыку слушаю, а индикатором любуюсь smile .

<
  • Главный редактор
16 февраля 2014 21:31

Игорь Котов / Datagor

Цитата
  • С нами с 25.02.2011
  • Ушёл в реал Пользователь offline
  • 2 067 комментариев
  • 273 публикации

  • 0
tayalex,
рад, что у вас всё получилось!

<
  • Кандидат
12 марта 2014 19:15

Вадим / vadim080890

Цитата
  • С нами с 30.10.2013
  • Ушёл в реал Пользователь offline
  • 4 комментария
  • 0 публикаций

  • 0
Здравствуйте smile хотел бы узнать, может ли с помощью Project-007 сделать так http://www.youtube.com/watch?feature=player_detailpage&v=NEjqru-0D80 это видео. возможно ли запрограммировать ее так же. и можно ли увеличить число светодиодов с одной платы, если можно то до какого количества св.диодов. хотя бы примерно.

<
  • Главный редактор
12 марта 2014 20:02

Игорь Котов / Datagor

Цитата
  • С нами с 25.02.2011
  • Ушёл в реал Пользователь offline
  • 2 067 комментариев
  • 273 публикации

  • 0
Вадим, с помощью Project-007 получиться так же и даже круче, т.к. у нас по умолчанию 16 светиков на канал, а на вашем видео всего 10шт на канал.
Но если вам нужно больше и толще, то читаем описание нашего кита:
плата индикации отделена от платы контроллера стандартыми разъемами, что полностью снимает любые ограничения на творчество - вы можете сделать собственную плату индикации любой нужной формы и размера, со светодиодами от smd до 10мм, или в виде башен из оргстекла, или оконечный управляющий блок на симисторах, который зажигает лампы на 220В, прожекторы и т.п.

Все эффекты также есть в описании.

<
  • Кандидат
14 марта 2014 12:28

Вадим / vadim080890

Цитата
  • С нами с 30.10.2013
  • Ушёл в реал Пользователь offline
  • 4 комментария
  • 0 публикаций

  • 0
Datagor,Спасибо за пояснение ))))

<
  • Кандидат
3 мая 2014 22:46

Виктор / Romvik

Цитата
  • С нами с 16.04.2014
  • Ушёл в реал Пользователь offline
  • 2 комментария
  • 0 публикаций

  • 0
Здравствуйте!
Спаял....Запустил!.....НАСЛАЖДАЮСЬ!!! good
16 светиков действительно впечатляют. Игорь, спасибо за проект!
то что плата индикации отделена от платы контроллера действительно очень удобно!...это дает возможность для новых идей.

<
  • Кандидат
11 мая 2014 07:05

Виктор / Romvik

Цитата
  • С нами с 16.04.2014
  • Ушёл в реал Пользователь offline
  • 2 комментария
  • 0 публикаций

  • 0
Здравствуйте! Игорь, а отдельно платы индикации Вы не высылаете?

<
  • Главный редактор
13 мая 2014 23:27

Игорь Котов / Datagor

Цитата
  • С нами с 25.02.2011
  • Ушёл в реал Пользователь offline
  • 2 067 комментариев
  • 273 публикации

  • 0
Romvik, есть несколько плат индикации сверх комплекта.
Пишите в личку, порешаем.

<
  • Меценат
29 августа 2014 15:46

Антон / zuboktoxa

Цитата
  • С нами с 13.08.2014
  • Ушёл в реал Пользователь offline
  • 3 комментария
  • 0 публикаций

  • 1
Здравствуйте , Игорь!Собрал, запустил! Все круто! Большое спасибо за качество, доступность и главное качественную поддержку к проекту. Платы можно спаять не глядя на схемы, а только на качественные фото wink
Спасибо!

<
  • Кандидат
6 апреля 2015 16:51

Роман / rgolikov

Цитата
  • С нами с 11.05.2013
  • Ушёл в реал Пользователь offline
  • 1 комментарий
  • 0 публикаций

  • 0
Пришла посылочка довольно быстро, в наборе все, печатки отличные сам девайс хорошая вещь для экспериментов (начинающим), прошивка шьется пробовал PICKitом 2
Спасибо.

<
  • Главный редактор
6 апреля 2015 20:59

Игорь Котов / Datagor

Цитата
  • С нами с 25.02.2011
  • Ушёл в реал Пользователь offline
  • 2 067 комментариев
  • 273 публикации

  • 0
Роман, спасибо на добром слове!
Документацию отправил.

<
  • Кандидат
29 мая 2015 01:49

Алексеев Роман Викторович / batlab

Цитата
  • С нами с 2.01.2014
  • Ушёл в реал Пользователь offline
  • 1 комментарий
  • 0 публикаций

  • 0
Здравствуйте! прошу прощения за наглость....
а кто подскажет, что такое - waterfall - водопад???
где посмотреть этот эффект?

<
  • Главный редактор
30 мая 2015 20:31

Игорь Котов / Datagor

Цитата
  • С нами с 25.02.2011
  • Ушёл в реал Пользователь offline
  • 2 067 комментариев
  • 273 публикации

  • 0
Роман Викторович, в описании представлено два видео, где видны все особенности работы. Водопад (точнее и не скажешь) - это когда пик фиксируется, а потом опадает бегущим огоньком.

<
  • Кандидат
4 июня 2015 15:46

Олег / Fen

Цитата
  • С нами с 2.12.2013
  • Ушёл в реал Пользователь offline
  • 1 комментарий
  • 0 публикаций

  • 0
Добрый день! Получил свой заказ. Почта России доставила его за 5 рабочих дней. К упаковке претензий нет.
Печатные платы отличного качества!
Есть подробная документация, в общем всем доволен, считаю этот набор стоит своих денег.

Большое спасибо!

<
  • Кандидат
24 февраля 2016 01:38

Андрей / burhanov

Цитата
  • С нами с 4.11.2014
  • Ушёл в реал Пользователь offline
  • 45 комментариев
  • 0 публикаций

  • 1
Добрый день! Наконец то собрал и запустил индикатор. Платы как всегда отличного качества, комплект полный. Светодиоды сразу впаял синие, сижу любуюсь и играюсь Dip переключателем.
Большое спасибо Игорю за очередной качественный конструктор!

Дело за малым - впихнуть эту радость в корпус с германиком, и получится законченный околокомповый усилок)))
