Project-008 "GeAmp1970". Стерео (2 канала) усилитель на германиевых транзисторах. Набор для сборки

Этот проект позволит вам собрать усилитель полностью на германиевых активных элементах и самостоятельно изучить справедливость легенды об особенном германиевом звуке.
Усилитель по схемотехнике повторяет бестрансформаторный усилитель В. Иванова из журнала «Радио» № 2 за 1970 год с некоторыми доработками.
Проект лёгок в сборке и налаживании, использует простой однополярный источник питания и отлично подходит для начинающих.
Конструктивно детали усилителя располагаются на двух печатных платах.

Характеристики усилителя:
Напряжение питания: 15 В;
Максимальная мощность при сопротивлении нагрузки 4 Ом: 4,5 Вт;
Ток потребления при максимальной мощности, не более: 0,4 А;
Частотный диапазон: 20 Гц…20 кГц (–1,5 дБ);
Коэффициент гармоник при выходной мощности 4 Вт: 0,2%;
Коэффициент усиления по напряжению: 5,5 (14,8 дБ);
Чувствительность: 775 мВ;
Выходное сопротивление, не более: 1,0 Ом.

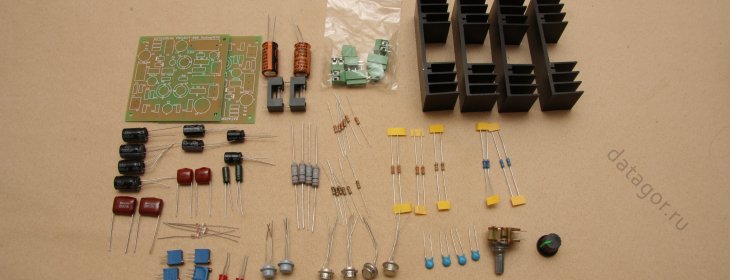

Что в наборе?

В наборе находятся активные и пассивные элементы для сборки 2-канального Стерео усилителя.
Ещё вам потребуется БП и радиаторы для выходных транзисторов. По желанию можно приобрести у нас и впаять клеммники под отвёртку.
Скачайте полный список (Обновлено): [войдите с паролем для получения файла]

Для работы двух каналов усилителя потребуется однополярный БП с напряжением 9…15 В и допустимым током нагрузки не менее 1,0 Ампера. Лучше стабилизированный. Например, на чипе L7815 (транс ~12…15 Вольт → диодный мост → батарея кондёров → L7815 с обвязкой → выход 15 Вольт БП на УЗЧ).
Трансформатор питания понижающий нужен со вторичной обмоткой на 12…15 Вольт переменки, способный отдавать 1-3 Ампера в нагрузку, например: ТП114-7, ТП115-К6, ТП124-7, ТП125-9, ТТП-15 (тор), ТТП-30 (тор) и многие другие.
Можно попробовать ИБП от ноутбука (ИБП +18…24 Вольта → L7815 с обвязкой → выход 15 Вольт БП на УЗЧ).



Соединения можно осуществить пайкой или применить удобные клеммники (приобретаются дополнительно).
На два канала потребуется:
• клеммники винтовые 3-pin = 2 шт.
• клеммники винтовые 2-pin = 6 шт.

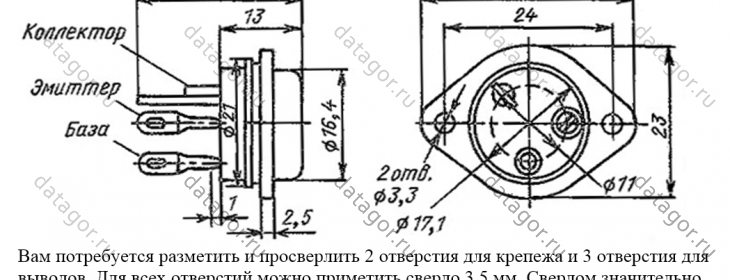

[!] Вам потребуется любой небольшой радиатор для охлаждения выходных германиевых транзисторов П215. Например, на фотках выше вы видите радиаторы типа HS113 длиной 30-50 мм (Kinsten Industrial). Фланцы транзисторов идут в комплекте.



Я использую этот усилитель для повседневного прослушивания музыки на рабочем месте за ПК.
Звучание очень чистое, мягкое, неутомляющее. Мне нравится!
В качестве АС — самоделки на ШП динамиках (Full Range).

Форум техподдержки

Техподдержка Project 8 «GeAmp1970». Стерео усилитель на германиевых транзисторах

Сборки от камрадов

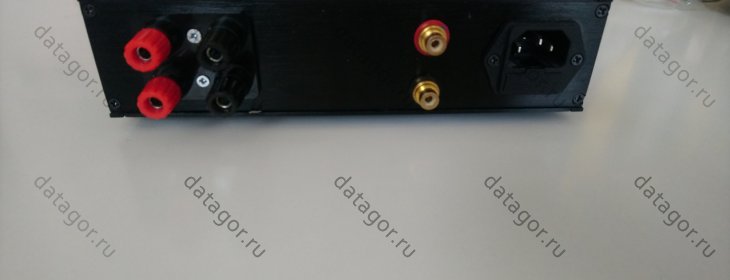

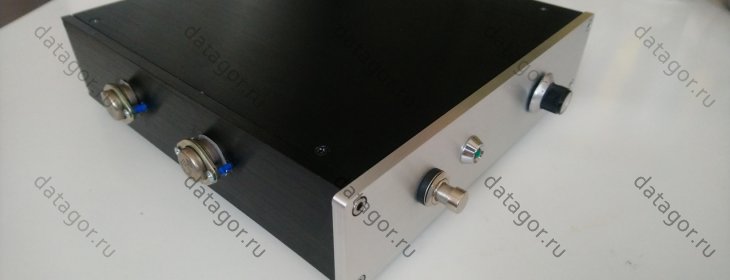

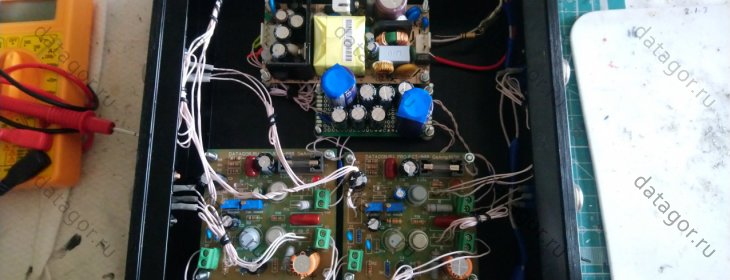

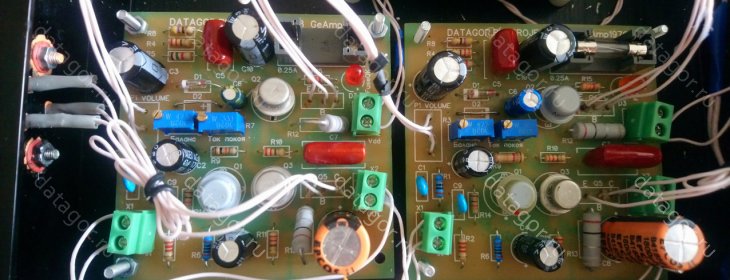

Андрей Осяев (xenon) прислал фотки, и заодно решил технический вопрос. Хрипел один канал. При анализе напряжений на выводах транзисторов появилось предположение о неисправном R13 (обрыв). При внимательном обследовании подозрительного R13 оказалось, что из-за перегрева при пайке был оторван пад от платы. После восстановления соединения усилитель заработал отлично.

Андрей пишет:
«Так как это только вторая „самоделка“ — выглядит не очень опрятно.
Трансформаторный блок питания рассматривался, но с местом была проблема и я поставил импульсник.
С корпусом было много проблем в части слесарной обработки, не было ни необходимого инструмента ни навыков. В общем-то именно корпус и невозможность „впихнуть“ трансформатор и привели к такому растягиванию времени окончательной сборки.»
Корпус приобретен на Алиекспресс. БП импульсный с регулировкой напряжения и защитой от КЗ — от туда же.
