» » Project-001 "Goldsmith". Внешний USB Hi-Fi Audio DAC на PCM2702. Набор для сборки



Склад: Datagor
Фирма: Datagor Electronics, Россия
Вес лота: 450 гр.

id: 1568 Артикул
есть: 0 Остаток на складе

4287.16 руб.

Project-001 "Goldsmith". Внешний USB Hi-Fi Audio DAC на PCM2702. Набор для сборки



DAC или ЦАП, цифро-аналоговый преобразователь. Данное устройство представляет собой внешний двухканальный (стерео) USB-ЦАП и предназначено для высококачественного воспроизведения музыки с персонального компьютера. Наш ЦАП на базе РСМ2702 является отличной основой для построения Hi-Fi аудиосистемы, в которой персональный компьютер служит цифровым источником и хранилищем медиа-файлов.
Вход устройства подключается к USB-порту компьютера. Выход ЦАПа подключается к входу усилителя ЗЧ.

Процессор РСМ2702 от Burr-Brown/Ti по параметрам и звучанию превосходит все чипы линейки РСМ270х. На рынке находится около 5-ти лет., а потому всесторонне изучен и "обкатан" международной самодеятельной общественностью. Это позволило нам выбрать, испробовать и применить лучшие решения в нашем проекте.
В итоге, мы были так впечатлены достигнутыми результатами, что дали нашему детищу название «GOLDSMITH», что означает «золотых дел мастер, ювелир».

Параметры DAC «GOLDSMITH»:

• поддержка стерео и моно USB-аудиопотоков разрядностью 16 бит
• поддерживаемые частоты дискретизации — 32.000, 44.1000, 48.000 Гц
• полоса воспроизведения, при неравномерности не более 0.2дБ — 10...20.000 Гц
• динамический диапазон — 100 дБ (типовой для 16 бит)
• уровень шума в полосе частот, не более — 102 дБ.
• суммарные нелинейные и интермодуляционные искажения не более — 0.005%
• вход — USB
• выход — линейный, RCA
• выходное напряжение — 1.55В (макс. амплитудное значение)
• сопротивление нагрузки, не менее — 2кОм

Размеры собранной платы: 95 х 95 мм, высота по трансформатору 45мм, по конденсатору 20mm.

Полный FAQ: ответы на все вопросы!

faq-i-opisanie.pdf | Файл 587,45 Kb загружен 1040 раз.

Из чего состоит набор?


Набор содержит (обновлено 01-10-2013): bom-datagor-project-1.pdf | Файл 160,28 Kb загружен 877 раз.
• все активные и пассивные компоненты для сборки,
• заводскую ПП - печатная плата устройства выполнена на заводе. Она многослойная, с металлизацией отверстий, покрыта черной паяльной маской, контактные площадки покрыты иммерсионным золотом, контур фрезерован;
• трансформатор БП,
• подробную инструкцию по сборке,
• принципиальную и монтажную схему.
Т.е. для сборки вам потребуется только паяльник и золотые руки.

Уровень сложности

Проект средней сложности для сборки. Некоторые активные элементы, включая процессор, выполнены для SMD-монтажа (у процессора PCM2702 расстояние между ножками 0,65мм).
Предупреждаем! Набор не предназначен для сборки новичком. Рассчитывайте свои силы. ЦАП не должен быть вашим первым проектом.

Помощь в сборке

Если Вам требуется помощь в сборке - закажите полную сборку! Не забывайте, у процессора PCM2702 расстояние между ножками 0,65мм.

Фотки сборок разного времени

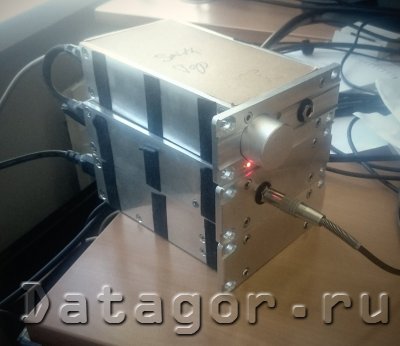

Камрад Алексей (allihov) из Минска собрал наш комплект из ЦАПа и Ушника Симфоник. Корпуса фрезеровал с нуля сам - специально под Рейку 19". 1u в высоту, 1/4u в ширину.

Пост на форуме поддержки: https://forum.datagor.ru/topic/953-tehpodderzhka-project-1-vneshnii-cap-goldsmith













Ссылки

Ветка технической поддержки и обсуждения ЦАПа

К витрине


Продолжить покупки


<
  • Прохожий
12 сентября 2011 09:14

/ and-se

Цитата
  • С нами с --
  • 0 комментариев
  • 0 публикаций

  • 0
Добрый день!
Конструктор получил,спасибо! Упаковано очень хорошо! В ближайшее время начну собирать.
Ещё раз большое спасибо!

<
  • Прохожий
15 сентября 2011 14:41

/ and-se

Цитата
  • С нами с --
  • 0 комментариев
  • 0 публикаций

  • 0
Добрый день!
Собрал конструктор не спеша в течении 3-4 часов, завелся сразу без всяких проблем! Звук хорош! Сравню с CD плейерами Philips, если будет на уровне, то закажу ещё, и не один (если будет возможность). Спасибо!!!!!

<
  • Прохожий
16 сентября 2011 06:05

/ ksergvic

Цитата
  • С нами с --
  • 0 комментариев
  • 0 публикаций

  • 0
Доброе утро! Посылку получил, прибыла очень быстро.Собирать не тороплюсь. Сначала надо вспомнить с какой стороны за паяльник браться - 30 лет не занимался этим! Но думаю справлюсь!

<
  • Прохожий
20 сентября 2011 11:24

/ Стас

Цитата
  • С нами с --
  • 0 комментариев
  • 0 публикаций

  • 0
Облизывался долго. Наконец-то решился. Пришло, на удивление, очень быстро: отправление 1-го класса.
Печатная плата выглядит очень цивильно.
Жаль сейчас нет времени на сборку, картошка, ягода, грибы. Но ничего, ждал и дольше.

<
  • Прохожий
21 ноября 2011 19:28

/ LSKOR

Цитата
  • С нами с --
  • 0 комментариев
  • 0 публикаций

  • 0
Получил посылку. Начал сборку. Как соберу, напишу о впечатлениях.

<
  • Прохожий
1 декабря 2011 05:43

/ Стас

Цитата
  • С нами с --
  • 0 комментариев
  • 0 публикаций

  • 0
Вот и я собрал. Ухи у меня не музыкальные, но разницу со встроенной звуковухой заметил. Дорогих звуковых карт не слышал, не сравню. Очень понравились высокие, чистый-чистый звук. Сын учится в музыкалке, слух тренированный. Ему понравилось без разговоров. Слушал через самодельный усилитель http://datagor.ru/amplifiers/tubes/928-lampovyjj-usilitel-na-unificirovannykh.html и S-90.
ЦАП запаял без огрехов, а на операционниках расслабился. Через три минуты работы замолк один канал, на выходе всего 1,3 В.
Под лупой нашел непропаяную ногу, исправил.
Две недели - красота!

<
  • Прохожий
23 декабря 2011 00:17

/ ivsxp

Цитата
  • С нами с --
  • 0 комментариев
  • 0 публикаций

  • 0
Добрый вечер, коллеги!
Сегодня получил свою плату - собранную. Качество отменное. Звук - придраться не к чему, а для меня это - основной критерий.
На днях выберу время и устрою сравнительную прослушку, благо есть, с чем сравнивать: на PCM2702 у меня еще одна внешняя карточка - с фильтром ВЧ и буфером на 6Н3П (так сказать, "максимально ламповый тракт" - УМЗЧ тоже на лампах).
Уверен, что ГолдСмит не проиграет, но интересно - услышу разницу или нет.
Спасибо!

<
  • Прохожий
1 марта 2012 23:23

/ Hardrom

Цитата
  • С нами с --
  • 0 комментариев
  • 0 публикаций

  • 0
Привет. Хотелось бы заказать такой агрегат, но, походу, уже опоздал ;(

<
  • Прохожий
4 мая 2012 05:12

/ Livingstone

Цитата
  • С нами с --
  • 0 комментариев
  • 0 публикаций

  • 0
Посылку получил, плата великолепная, упаковка хорошая, всё доехало без повреждений.
Собрал без проблем, играет отлично!

Одна мелочь: в посылке обнаружил пять BSL-розеток (всё правильно: три на светодиоды, две на аудиовыход), а штырьков тоже пять) Ходил покупать стойки для платы, заодно штырьки недостающие взял.

<
  • Кандидат
14 мая 2012 16:10

Пётр / 21280207

Цитата
  • С нами с 24.08.2008
  • Ушёл в реал Пользователь offline
  • 1 комментарий
  • 0 публикаций

  • 0
Сегодня получил посылку,
Внутри нашёл всё без "ушибов" и "переломов".
Спасибо Игорю за безукоризненную организацию, пунктуалность и аккуратность!
Ценная посылка в Украину дошла ровно за 20 дней с учётом всего: таможни, доставки в мой город и получении.

Единственное хотелось бы на будущее предостеречь от моей ошибки других жителей украины кто хочет что либо заказать, ибо я наступил на грабли которые оказались детскими и ударили не по голове а по карману: смысл в том что я заказал 4 кита а это примерно 590 USD, по таможеннуму законодательству Украины товары в посылках не облагаются налогом только ценностью до 200, то есть нужно было было каждый кит заказать отдельно и каждый обошёлся бы примерно на 50 USD дешевле. А наша доблестная украинская таможня выписала мне налог аж в 40% от стоимости, то есть по полной...

Но всё равно радости моей нет предела, приступаю к сборке и ещё раз огромное СПАСИБО администрации сайта

<
  • Кандидат
24 мая 2012 23:19

Пётр / 21280207

Цитата
  • С нами с 24.08.2008
  • Ушёл в реал Пользователь offline
  • 1 комментарий
  • 0 публикаций

  • 0
Всем привет!

Спаял, запустил: Windows 7 распознала его моментально, сама установила и зделала по умолчанию, даже моргнуть не успел...
Звук отличный, особенно через Foobar. Середина и детализация лучше чем ожидалось!

После прослушивания провел эксперимент - выдернул шнур USB - опять заработала родная звуковая карта.

<
  • Прохожий
16 июля 2012 20:17

/ Androyd1964

Цитата
  • С нами с --
  • 0 комментариев
  • 0 публикаций

  • 1
Добрый день!
Заказываю на Датагоре не в первый раз и как всегда всё на высшем уровне.
Набор скомплектован, спаян, упакован и отправлен в кратчайшие сроки. Дошёл быстро.
Помимо набора заказал полную сборку. Так как сам ЦАП очень маленький и расстояние между его ногами просто микроскопическое с плохим зрение даже с лупой паять его очень сложно. Детали и другие элементы качественные, соответствуют устройству звука высшего класса.
Качество пайки высокое, можно сказать профессиональное. Спаяно с душой, как себе.

Проблем с подключением не возникало. В настройке устройство не нуждается. Звук порадовал. На форуме кто-то писал, что низов маловато. Напротив они порадовали своей мягкостью и глубиной.
Звучание сбалансированное.

Колонки активные Logitech Z-2300 THX 2.1 переделанные и доработанные и мониторы M-audio AV40.
Не только мене звук понравился, все кто послушал, остались довольны.

К нему заказал усилитель для наушников Project-003 «Symphonic Alfa», обязательно нужен, если есть хорошие наушники или просто наушники.
Огромное спасибо и уважение Игорю Котову за проект и личные советы.
С уважением, А.Дьяков.

<
  • Главный редактор
16 июля 2012 21:04

Игорь Котов / Datagor

Цитата
  • С нами с 25.02.2011
  • Ушёл в реал Пользователь offline
  • 1 826 комментариев
  • 269 публикаций

  • 0
Androyd1964
Андрей Михайлович, спасибо на добром слове.
Аж прослезился...
drinks

<
  • Прохожий
5 сентября 2012 20:35

/ uv

Цитата
  • С нами с --
  • 0 комментариев
  • 0 публикаций

  • 0
Посылку получил. Дошла быстро. Большая благодарность Игорю и с днем рождения, как говорится многая лета!

<
  • Кандидат
15 декабря 2012 14:58

Алексей / alexey1966

Цитата
  • С нами с 19.05.2012
  • Ушёл в реал Пользователь offline
  • 1 комментарий
  • 0 публикаций

  • 0
Доброго времени суток.Посылку получил.Дошло все очень быстро.Полный комплект и очень хорошая упаковка(наверно можно скидывать с самолета без парашюта).Теперь буду собирать.

<
  • Гражданин
22 февраля 2013 11:28

Вячеслав / mailoff

Цитата
  • С нами с 23.04.2009
  • Ушёл в реал Пользователь offline
  • 18 комментариев
  • 2 публикации

  • 0
Добрый день!
Хочу прилюдно поблагодарить Игоря за оперативность доставки, аккуратность упаковки и подробное описание сей конструкции.

Сборка не заняла много времени, тем более, что все на плате обозначено, ошибиться сложно, разве что с пайкой SMD нужна аккуратность.

У меня ЦАП заработал сразу, да еще как заработал! Я сразу услышал разницу со встроенной звуковухой, да так, что аж чуть не подпрыгнул в кресле от радости.
Такого упругого баса я никогда раньше не слышал, середина завораживает обилием новых, ранее не слышимых, звуков, высокие... пока не определился с определением ))).

Короче Goldsmith отыгрывает каждый вложенный в него рубль! Спасибо!

<
  • Гражданин
15 апреля 2013 06:55

Владимир / vladimirm2

Цитата
  • С нами с 5.01.2010
  • Ушёл в реал Пользователь offline
  • 135 комментариев
  • 14 публикаций

  • 0
День добрый!
Получил сегодня посылку. Все упакованно замечательно и надежно. Спасибо за качество и оперативность. Теперь нужно только спаять.

<
  • Гражданин
16 мая 2013 08:19

Владимир / vladimirm2

Цитата
  • С нами с 5.01.2010
  • Ушёл в реал Пользователь offline
  • 135 комментариев
  • 14 публикаций

  • 0
Приет всем!
Вчера за несколько часов собрал устройство. Заработало сразу, комп автоматом установил драйвера и вперед.

Могу сказать, что очень достойный ЦАП получился! Звук изумительный и очень детализованный, все в правильной пропорции; и басы, и высокие частоты.

Потратил вечер на прослушивание. Слушал и через гибридный усилитель для наушников и через однотактный ламповый, все очень понравилось. Форматы разные гонял от ДВД и СД до Лосслесс.
Отзывы от прослушивания только положительные.

Теперь есть новый источник - компьютер. Спасибо за такой интересный и качественно выполненный проект!

Я в восторге! ))

<
  • Кандидат
2 августа 2013 10:47

Алексей / Mr.NION

Цитата
  • С нами с 2.07.2013
  • Ушёл в реал Пользователь offline
  • 1 комментарий
  • 0 публикаций

  • 0
Приветствую всех!
Заказал недавно набор из трех КИТов, "Goldsmith", усилок к нему для наушников "Symphonic Alfa" и естественно блок питания для них обоих. Спасибо Игорю за быстрое реагирование, сразу вышел на связь для обсуждения подробностей заказа, а потом в кратчайшие сроки отправил посылку.
Правда почта России, как всегда, внесла свои корректировки в сроки)) обновление на их сайте о прибытии посылки пришло на следующий день после извещения))

Вот на днях все получил, посылка упакована на ура, нигде ничего не повредилось, т.к. каждый набор был хорошо замотан пленкой с пупырышками)) Комплектация полная,как и указанно на сайте, еще раз спасибо Игрою за качественный и своевременный сервис.

Думаю завтра-послезавтра собрать и послушать все, у меня как раз и наушники готовы, ТДС-5м, старая ортофоника,уже продемпфированная. Интересно какой будет звук, а то все с компа да плеера музыку слушал))

<
  • Кандидат
28 августа 2013 09:50

Алексей / Saggio

Цитата
  • С нами с 7.08.2013
  • Ушёл в реал Пользователь offline
  • 2 комментария
  • 0 публикаций

  • 0
Когда ожидается конструктор? Хочу приобрести.

<
  • Кандидат
23 сентября 2013 17:04

Алексей / Saggio

Цитата
  • С нами с 7.08.2013
  • Ушёл в реал Пользователь offline
  • 2 комментария
  • 0 публикаций

  • 0
Добрый день! Получил сегодня посылку, все целое, упаковано на 5 баллов. Спасибо !)

<
  • Кандидат
27 сентября 2013 09:18

Сергей / Seroff

Цитата
  • С нами с 17.05.2013
  • Ушёл в реал Пользователь offline
  • 1 комментарий
  • 0 публикаций

  • 0
Посылку получил, спасибо, а как бы теперь схему получить?

<
  • Кандидат
13 декабря 2013 12:05

Роман / ua0qqe

Цитата
  • С нами с 1.12.2013
  • Ушёл в реал Пользователь offline
  • 2 комментария
  • 0 публикаций

  • 0
Добрый день!
Project-001
Project-007
Посылку получил,спасибо! Упаковано замечательно! Сегодня начну собирать Project-001.
Очень оперативно, плата с покрытием Au выглядит шокирующе, очень качественная печатка, если честно не ожидал.
Единственный минус Project-007, но пока еще не уверен, светодиоды не такие как на видео, как соберу отпишусь.
Ещё раз большое спасибо!

<
  • Главный редактор
17 декабря 2013 17:20

Игорь Котов / Datagor

Цитата
  • С нами с 25.02.2011
  • Ушёл в реал Пользователь offline
  • 1 826 комментариев
  • 269 публикаций

  • 0
Роман, привет!
Цитата: ua0qqe
Единственный минус Project-007, но пока еще не уверен, светодиоды не такие как на видео

НЕ нужно искать в нашем ките светодиоды с присланных авторами или заказчиками фото и видеоматериалов. Вы же не просите кожанную шкатулку с серебрянным черепом для корпуса Projec-1, фотку которой прислал Саня (Танк).

Наша комплектация ЧЕТКО описана в файле bomXXX.pdf, и вы всегда знаете, за что платите деньги.

Спасибо вам за сотрудничество!

<
  • Кандидат
18 декабря 2013 15:50

Роман / ua0qqe

Цитата
  • С нами с 1.12.2013
  • Ушёл в реал Пользователь offline
  • 2 комментария
  • 0 публикаций

  • 0
Добрый день!
В тот же вечер собрал оба набора
все работает прекрасно,
когда облагорожу - скину фотоотчет

<
  • Кандидат
28 января 2014 22:49

Евгений / Yevgenicum

Цитата
  • С нами с 28.01.2014
  • Ушёл в реал Пользователь offline
  • 1 комментарий
  • 0 публикаций

  • 0
Добрый день!
Есть желание приобрести Project-001 "Goldsmith" для эксплуатации в автомобиле. Подскажите как лучше будет подать питание +12в на него от борт. сети? И возможно ли подключить его через Project-006(L) к борт. сети?

<
  • Главный редактор
16 февраля 2014 21:30

Игорь Котов / Datagor

Цитата
  • С нами с 25.02.2011
  • Ушёл в реал Пользователь offline
  • 1 826 комментариев
  • 269 публикаций

  • 0
Yevgenicum,
Просто подключаете бортовую сеть вместо трансформатора, трансформатор на ПП не устанавливается.
Подключать ЦАП через Project-006 считаю излишним, но сделать это конечно можно.

<
  • Кандидат
11 марта 2014 23:34

Сергей / serg-kodj

Цитата
  • С нами с 23.02.2014
  • Ушёл в реал Пользователь offline
  • 1 комментарий
  • 0 публикаций

  • 0
Добрый вечер! Получил сегодня посылку, упаковано отлично,жду схему. Спасибо !)

<
  • Подписчик
5 мая 2014 03:11

Андрей / termin

Цитата
  • С нами с 12.02.2012
  • Ушёл в реал Пользователь offline
  • 13 комментариев
  • 0 публикаций

  • 0
Здравствуйте уважаемые!
Посылку получил, большое спасибо за ваш труд. Теперь дело за мной.
С уважением!

<
  • Кандидат
12 июня 2014 04:48

Александр / astrasto

Цитата
  • С нами с 13.01.2012
  • Ушёл в реал Пользователь offline
  • 1 комментарий
  • 0 публикаций

  • 0
Проект получил. Огромное спасибо за качество, как проектов, так и сборки!

Получил удовольствие, вращая в руках и рассматривая плату. С подобным давненько сталкивался, демонтируя старые и ремонтируя новые фотодатчики, реле времени, преобразователи и пр. фирм SIEMENS, OMRON, TELEMECHANIQE.
Ещё не проверял (нет свободного времени), да я и уверен, что всё в ажуре

Назад Вперед

Добавление комментария


Налетай! Паяльники, станции, жала с доставкой
  • smilelolbyewinkyahoocoollaughing
    crazybadcryingsadirefulsickstraight
    ballooncakegooddrinksmailbombsun
    nightrainstarscolddashguitar-manhandshake
    musicnegativenopardonshoksleepunknown
    wackoyawnblushbullyhashsmokingwhew

{changeskin}
