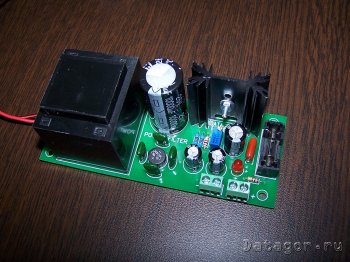

Project-006(F) "POWER FILTER". Модуль питания (max 12V 0.5A) на основе умножителя ёмкости. Набор для сборки



Модуль питания с минимальными пульсациями выходного напряжения, защитой от КЗ в нагрузке и перенапряжений в сети 220В.
Соединение двух модулей позволяет построить двухполярный источник питания.
• Габариты устройста (Д х Ш х В, мм): 122 х 50 х 50.
• Входное напряжение: ~220В. Выходное напряжение: +9...12В @ 0,5А, точно устанавливается под нагрузкой многооборотным потенциометром.
• Напряжение пульсаций, не более: 0,005В (RMS).

Кит Project-006 "POWER FILTER" представляет из себя законченный блок с удобным клеммником для внешних подключений. Укомплектован разъемом питания с держателем предохранителя, выключателем.

Применяется для питания высококачественных маломощных устройств звуковой частоты:
- усилители для наушников в классе А (например, усилитель Project-003 "Symphonic Alfa")
- гитарные эффекты/примочки для музыкантов
- прочие маломощные потребители, для которых важно кондиционированное питаниеProject-006(F) "POWER FILTER". Модуль питания (max 12V 0.5A) на основе умножителя ёмкости. Набор для сборки

• Полная комплектация: Project-006(F)
• Облегченная комплектация: Project-006(L) (для питания комплекта датагорских китов P-1 + P-3, без трансформатора и радиатора)

Модуль питания для P-1 "Goldsmith" + P-3 "Symphonic Alfa"


Модуль Project-006 позволяет обеспечить питание для комплекта датагорских китов: ЦАПа Project-001 "Goldsmith" + ушного усилителя Project-003 "Symphonic Alfa", как это и планировалось изначально.
Объем переделок минимален, обзорно описан в моей статье "Умножитель ёмкости в фильтре блока питания усилителя класса "A". Давим пульсации и фон" и более подробно в руководстве кита.

Для случая переделки доступна облегченная версия P-6 без трансформатора и радиатора (берутся из имеющихся у вас китов P-1, P-3).

Что в наборе?

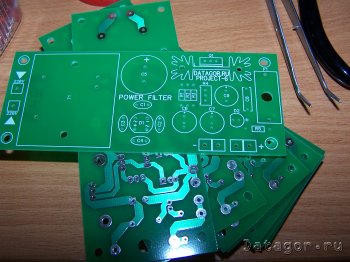

Это полная комплектация. Скачайте и распечатайте полный список компонентов (bom). Обозначения на ПП соответствуют списку.
[войдите с паролем для получения файла]

Помощь в сборке

Если Вам требуется помощь в сборке - закажите сборку.

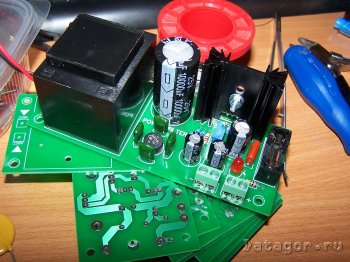

Еще фотки







Даташиты

[войдите с паролем для получения файла]
[войдите с паролем для получения файла]
