Радиодетали почтой » Киты. Серия «Project» » Project-012 "Simplex Clock". Часы на микроконтроллере ATTINY2313A с бэкапом, коррекцией хода и дисплеем h=44мм. Набор для сборки



Склад: Datagor
Производство: Датагор, Россия
Вес лота: 200 гр.

id: 1841 Артикул
sns: 🚩
 0 Остаток на складе

2597.49

Project-012 "Simplex Clock". Часы на микроконтроллере ATTINY2313A с бэкапом, коррекцией хода и дисплеем h=44мм. Набор для сборки




Самые простые часы: они показывают время и делают это хорошо! Часы имеют крупные LED индикаторы высотой 44 мм и вечный бэкап (не батарейка, а ионистор) на 30...40 минут. В обычных условиях этого с лихвой хватает. Плата рассчитана на установку ионисторов в разных корпусах, так что можете резко увеличить запас времени, применив более объёмный ионистор. Управление осуществляется кнопками "Сброс", "Часы", "Минуты".
Два режима отображения времени: "ЧЧ:ММ" и "ММ:СС".Project-012 "Simplex Clock". Часы на микроконтроллере ATTINY2313A с бэкапом, коррекцией хода и дисплеем h=44мм. Набор для сборки
Реализован интерфейс коррекции хода в диапазоне +30/-30 секунд, вы сможете штатными кнопками подстроить точность часов независимо от особенностей установленного кварца и пр.
Печатная плата занимает столько же места, сколько примененные четыре LED индикатора. Размеры ПП 144х52 мм.
Питание часов: от 5,0 до 18,0 Вольт; потребляемый ток 0,1 А.
Всё остальное - полет вашей фантазии и простор для творчества. Если применить внешний БП, например от мобильного телефона, то вся конструкция займет габариты 144х52х17. Наши "слим-часы" всего 17 мм в толщину.

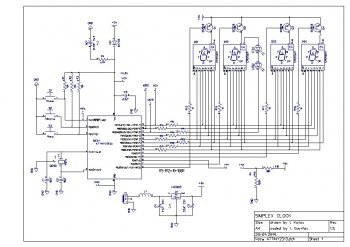

Схема


Схема в высоком разрешении поставляется в комплекте документации на кит.

Большая статья по теме, включая сборку:
Датагорский проект №12 "Simplex Clock". Часы на микроконтроллере ATTINY2313A с бэкапом, коррекцией хода и дисплеем h=44мм

Что в наборе?

Project-012 "Simplex Clock". Часы на микроконтроллере ATTINY2313A с бэкапом, коррекцией хода и дисплеем h=44мм. Набор для сборки

Скачайте полный список компонентов (bom) Р-012:
[войдите с паролем для получения файла]


LED индикаторы высотой 44 мм


Помощь в сборке или готовое устройство

Если у вас нет навыка, времени или возможности запрограммировать МК или собрать кит, то вы можете воспользоваться нашими услугами.
Услуга прошивки микроконтроллера или полной сборки часов Simplex Clock (Project-12)
QR_CODE

К витрине


Продолжить покупки

Связанные товары


<
  • Гражданин
31 марта 2014 00:49

Роман Дамирович / roman_kzn

Цитата
  • С нами с 30 марта 2014, 02:00
  • Ушёл в реал Пользователь offline
  • 8 комментариев
  • 1 публикация

  • 0
Шикарная идея, с удовольствием заказал, давно хотел часы с крупными цифрами и коррекцией хода.

<
  • Гражданин
29 апреля 2014 12:52

Роман Дамирович / roman_kzn

Цитата
  • С нами с 30 марта 2014, 02:00
  • Ушёл в реал Пользователь offline
  • 8 комментариев
  • 1 публикация

  • 0
Итак, на днях получил посылку. Все как всегда упаковано с расчетом на нашу Почту России.
очень качественная ПП, просто отличный конструктор, Игорю спасибо за набор.

<
  • Главный редактор
17 мая 2014 00:12

Игорь Котов / Datagor

Цитата
  • С нами с 26 февраля 2006, 10:07
  • Ушёл в реал Пользователь offline
  • 2 558 комментариев
  • 283 публикации

<
  • Гражданин
11 октября 2014 00:27

Андрей / termin

Цитата
  • С нами с 12 февраля 2012, 21:03
  • Ушёл в реал Пользователь offline
  • 18 комментариев
  • 0 публикаций

  • 0
Получил посылку с конструктором ,все в полном порядке и
время доставки вполне нормальное. Это уже второй заказ первый оставил дома
второй утащу на работу. Игорь спасибо!

<
  • В карантине
7 апреля 2015 03:19

Андрей / fav106

Цитата
  • С нами с 10 апреля 2013, 21:17
  • Ушёл в реал Пользователь offline
  • 2 комментария
  • 0 публикаций

  • 0
Получил набор со сверхзвуковой скоростью! Упаковано все тщательно и надежно. Комплектация полная! Спасибо большое!

<
  • Гражданин
25 февраля 2016 01:14

Роман Дамирович / roman_kzn

Цитата
  • С нами с 30 марта 2014, 02:00
  • Ушёл в реал Пользователь offline
  • 8 комментариев
  • 1 публикация

  • 1
Cкоро будет два года, как часы радуют меня и мою семью. Прекрасная точность, огромные индикаторы. Что ещё нужно от часов, разве только автоматическую регулировку яркости, но на неё моих мозгов увы, не хватает(

<
  • Гражданин
13 апреля 2018 15:54

Андрей / burhanov

Цитата
  • С нами с 4 ноября 2014, 16:34
  • Ушёл в реал Пользователь offline
  • 55 комментариев
  • 1 публикация

  • 1
Всем доброго дня!

Игорь спасибо большое! посылку получил, доставили в целости и невредимости. Комплекты упакованы отлично, без шансов на внешние повреждения. Внешний осмотр китов указал на отменное качество плат и комплектующих.
Все на высочайшем уровне, к сожалению это ни капельки ни удивляет, потому как другого ни когда не видели и увидеть не ожидали.

Спасибо большое за проделанную работу!

<
  • Главный редактор
13 апреля 2018 16:19

Игорь Котов / Datagor

Цитата
  • С нами с 26 февраля 2006, 10:07
  • Ушёл в реал Пользователь offline
  • 2 558 комментариев
  • 283 публикации

  • 0
Андрей, спасибо на добром слове! bye
Документацию к киту выслал на мейл.

<
  • Гражданин
27 января 2019 20:10

Андрей / burhanov

Цитата
  • С нами с 4 ноября 2014, 16:34
  • Ушёл в реал Пользователь offline
  • 55 комментариев
  • 1 публикация

  • 1



Наконец то я добрался до своего комплекта. Вот такой вот апгрейд часов одной известной Шведской марки получился. Очень мне не нравилось как они работали, теперь все гуд!
