Радиодетали почтой » Киты. Серия «Project» » Project-014 "Dynamite One". Hi-Fi усилитель с драйвером LT1210 (2 канала). Набор для сборки



Склад: Datagor
Фирма: Datagor Electronics
Вес лота: 300 гр.

id: 1676 Артикул
есть: 0 Остаток на складе

5243.44 руб.

Project-014 "Dynamite One". Hi-Fi усилитель с драйвером LT1210 (2 канала). Набор для сборки




Наш ранний прототип этого усилителя известен вам как WaftKiller или WK-64.
Разработка Владимира Кузнецова (vol2008) на базе чипа LT1210.

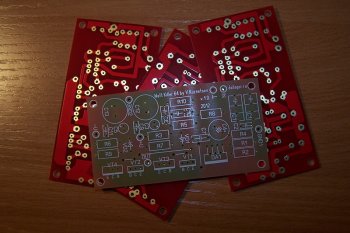

Усилитель получился компактный (ПП 46х86 мм), мощный, широкополосный, с потрясающими скоростными/импульсными/динамическими характеристиками (см. осциллограммы), со "взрослым", студийным звуком.
Прибавьте повторяемость результатов, стабильность работы и отсутствие налаживания при правильной сборке.
Это и есть новый датагорский проект "ДИНАМИТ"!
Выходная мощность: 45...90 Вт
Напряжение питания: 22...30 В
Сопротивление нагрузки: 4-8 Ом
Диапазон частот: 10...100 000 Гц
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ +0.04, -0.14
Уровень шума, дБ (А) -91.3
Динамические диапазон, дБ (А) 84.4
Гармонические искажения, % 0.036
Интермодуляционные искажения + шум, % 0.048
Интермодуляции на 10 кГц, % 0.058


Выходная мощность

[ Нагрузка, напряжение питания, выходная пара ]
8 Ом, 29В, TIP41/42 = 45Вт [в комплекте]
4 Ом, 22В, TIP41/42 =50Вт [в комплекте]
8 Ом, 29В, BD911/912 = 45Вт
4 Ом, 29В, BD911/912 =90Вт
8 Ом, 29В, 2SA1943/2SC5200 =45Вт
4 Ом, 29В, 2SA1943/2SC5200 = 90Вт
8 Ом, 29В, MJE15032/MJE15033 = 45Вт
4 Ом, 29В, MJE15032/MJE15033 = 90Вт

Блок сервиса и защиты

Для сервиса и защиты усилителя и АС рекомендуем Project-004(L) "Gatekeeper". Сервисный блок УМЗЧ: включение одной кнопкой, защита АС, управление вентиляторами и пр.

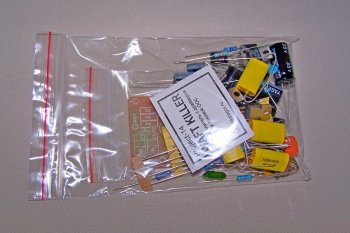

Что в наборе?

Полный список железяк.
BOM-25012014.pdf ⚖️ 97,88 Kb ⇣ 976




Услуга сборки

Если у вас нет времени или возможности для самостоятельной сборки, вы можете заказать сборку наших китов.
Услуга сборки "Динамита-1"

Синусоида и меандр (для тех, кто понимает)

Без наладки усилитель абсолютно устойчив. Меандр - идеальный. На 20.000 Гц синусоида без видимых искажений.

Синус 20.000 Гц, амплитуда 20В, нагрузка 8 Ом


Синус 50.000 Гц


Меандр на выходе, 1 кГц

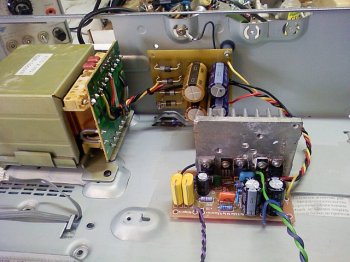

Еще фотки




Фото Владимира Кузнецова



Фото Ивана Гаврилова.
Усилитель из последней серии, запитан от пром. импульсных БП



Даташиты:

bd135-bd140.7z ⚖️ 120,44 Kb ⇣ 436
lt1210.7z ⚖️ 467,51 Kb ⇣ 419
tip41-tip42.7z ⚖️ 232,56 Kb ⇣ 264

Форум техподдержки Динамита 1

Форум техподдержки выделен из существующей ветки и теперь находится по адресу:
Техподдержка проекта Dynamite One
